一、产品概述

1、产品特点

        当前物联网技术已经进入我们衣食住行的方方面面，使我们体验到科技带来的方便和安全，汽车行业也迎来了车联网时代，而当前矿山机车运输大都使用简单方式来提高安全生产，显然已经落后于时代。因此，本公司首先提出矿山车联网的概念，使用无线传感网技术来实现矿井电机车、胶轮车、无线信号灯、无线报警器、无线打点发射器、无线报警发射器等设备之间的智能识别与互动，防患于未然。

        矿用车联网报警装置是运用无线传感网络技术和总线技术研发成功的一套智能进行多用途报警装置。具有机车防追尾、防顶头、防丢车、弯道报警、超速报警、打点提示或报警、防掉道紧急报警、智能语音报站等功能，是保障矿井机车运输安全理想的智能化多功能产品，完全解决了以前每种功能都有一个厂家设备安装在机车驾驶室，使机车驾驶室拥挤不堪，维护困难的情况。是矿山机车运输报警的一站式解决方案。可用于有轨或无轨煤矿有甲烷、煤尘爆炸危险的场合。

二、产品组成

        本装置由矿用无线车载机、矿用转速传感器,、矿用机车信号灯（尾灯）、矿用无线发射器（无线打点或无线报警）、矿用声光报警器（弯道报警或语音播报）、矿用直流稳压电源（带备用电池）等组成。装置主机可以单独与任何其他设备之一组合实现部分功能。

三、实现功能及操作方法

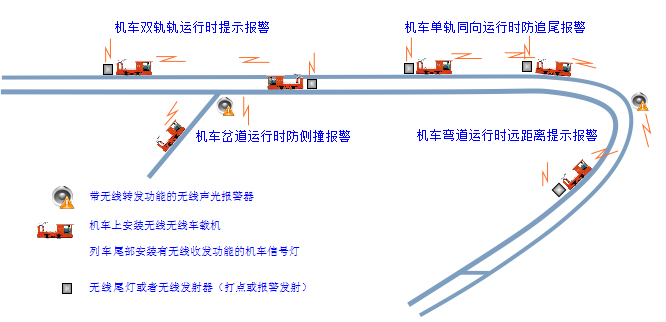

1.防车头顶撞功能：

        当装有矿用无线车载机的电机车和另一辆装有无线车载机的电机车行驶距离在50米以内时，两装置主机均会收到对方发射来的无线信号，此时两装置主机均会发出报警语音。装置主机会发出“前方有机车靠近，请减速慢行”或“旁边有列车靠近，请减速慢行”。

2.防追尾报警功能：

        当装有矿用无线车载机的电机车和装有机车信号灯的列车行驶距离在50米以内时，无线车载机会收到机车信号灯发射来的无线信号，此时后面机车的无线车载机会发出“前方有列车尾部靠近，请减速慢行”或“旁边有列车尾部靠近，请减速慢行”报警语音。

3.弯道报警功能：

        矿用无线车载机可以同无线声光报警器配合使用实现无线弯道报警功能。当装有无线车载机的电机车进入声光报警器的无线区域时，声光报警器会进行声光报警，以有效地提示其他机车和行人注意安全；无线车载机同时也会接收到声光报警器的发射信号，并进行声光报警，以提示本机车在弯道处减速慢行。

4.超速报警功能：

        矿用无线车载机加装速度传感器，可以实现超速报警功能。超速报警分高速提示语音和超速报警语音两级。及时让司机知道机车速度，减少事故发生。

5.机车打点报警功能：

        矿用无线车载机配合无线发射器可以实现机车打点报警功能。如果是人车，尾部跟车功能手持无线发射器，可以发射三种无线信号给无线装置主机。当跟车工检查确认机车可以发车时，就按动无线发射器“发车”按钮，无线车载机会发出“以准备完毕，可以发车”的语音；当机车在运行中跟车工根据现场情况需要司机停车时就按动无线发射器“停车”键，无线车载机就会发出“乘客请求停车”的语音；当司机按喇叭询问是否发车，而跟车工检查还没有准备完毕后，跟车工就按动无线发射器“等待”按钮，无线车载机就会发出“未准备完毕，请等待”语音。

        每个人车车厢可以安装一个无线发射器。当乘客需要下车或乘客所在车厢出现掉道等问题需要通知司机停车时，就可以按动发射器的按钮，无线车载机收到信号后就会发出“N号车厢紧急报警”的提示语音，同时在液晶屏上也会显示报警车厢的号码。司机只要听到此语音就必须停车，因为可能是掉道事故发生了。

6.防丢车功能：

        矿用机车信号灯（尾灯）和无线车载机配对后，无线车载机可以通过显示界面和语音提示让司机及时知道无线尾灯是否还在信号距离范围内，如果一列机车中间有挂链脱落，机车信号灯和无线车载机距离超出无线识别距离后，无线车载机就会声光报警提示司机已经丢车。

7.遥控道岔功能：

        矿用无线车载机使用键盘可以控制井下任何一台我公司基于物联网技术生产的矿用司控道岔装置，无需额为增加遥控器。司机不需要下车就可以使道岔翻转。控制距离可达50米以上。按数字键两个后按动“确定”键就可以控制数字键对应道岔控制器翻转。

8.智能报站功能：

        当无线车载机和声光报警器配合时，驾驶员对无线车载机键盘数字键与语音按键进行组合操作，可以实现临时停车、发车、报站等语音自动组合播放。每种语音可以多达15条，可以同时对两条循环运输的巷道进行报站。报站时可以自动根据驾驶员操作播报下一站。可以通过配置软件在报站语音后部插入安全广播语音。

        采用强大的智能语音合成技术，音质优美，无任何背景噪声。语音内容和音质可以由用户通过配套软件内模板进行任意修改，无需采用录音棚录音。

9.无线对码功能：

        无线发射器、机车信号灯（尾灯）与无线车载机之间有无线对码功能，用以快速识别自己列车打点发射器和尾灯，并伴有语音提示以减少人工目视对码的麻烦。先按动装置主机键盘“0”键，然后再按动“确认”键，装置主机语音提示“进入对码状态”，这时按动无线发射器任何一个按键或者按尾灯上对码键，主机会语音提示“对码成功”。无线发射器对码成功后，无线车载机只能收到已经对码的无线发射器发射的信号；尾灯対码成功后，无线车载机若再收到该信号灯的发射信号，将不再报警，以避免本列车的无线车载机和尾灯之间产生报警。对码完成后的无线车载机对码数据掉电不丢失。

10.彩色液晶显示功能：

        矿用无线车载机所有功能都在液晶上有显示。如：当前时间、当前速度、当前车号、机车类型、联网状态（有无线网络的情况下）、联网功率（有无线网络的情况下）、配对尾灯状态、附近机车状态、附近尾灯状态、附近弯道状态、速度报警状态等。当某种报警功能发生时就会有对应的图标进行闪烁显示。让司机能更清楚的知道是何种报警状态。

11.完善的配置功能：

        矿用无线车载机配有键盘，可以通过按键进入速度参数配置界面、无线参数配置界面和时钟配置界面。通过简单的操作就可以对速度参数进行配置，使速度采集可以适应任何类型的电机车。

12.双驾驶室数据同步功能：

        双驾驶室电机车每个驾驶室安装一台矿用无线车载机，用通信电缆连接两台车载机，然后通过操作界面配置完成后，让同一个电机车的两台车载机为一主一副。无论驾驶员操作任何一个车载机键盘改变机车状态，两台车载机数据都会实现同步，就像只有一台车载机时一样能实现本装置的所有功能。即使此台电机车接入机车运输监控系统，系统也认为只有一个车载机存在于系统中。

13.无线接入网络功能：

       当运输巷道安装有无线基站，并使无线基站和井上电脑组成工业网络后，就可以形成一个大型的矿井机车运输监控（信集闭），无线车载机会接入无线基站，实现机车定位数据采集功能。按动无线车载机单数字键再按“确定”键就可以修改机车状态或发送请求给上位机。
