一、产品概述

        矿用候车无线闭锁装置是运用无线传感网络技术和总线通信技术研发的一套智能报警闭锁装置。具有无线发送闭锁解锁信息、语音报警和闭锁控制、LED屏显示、自动检测等功能，是保障矿井候车运输安全理想的智能化多功能产品。可用于煤矿有甲烷、煤尘爆炸危险的场合。

二、产品组成

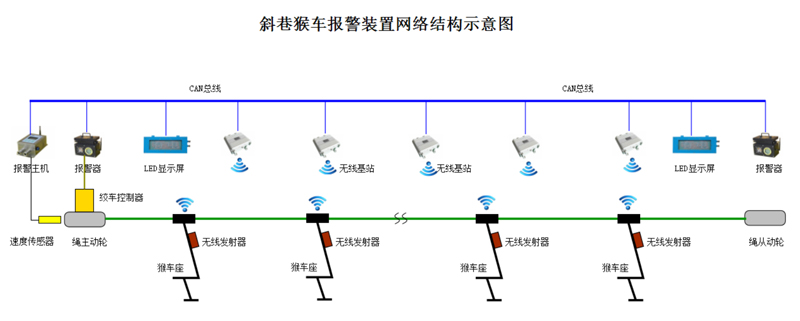

        本装置由矿用无线车载机、矿用转速传感器, 矿用无线发射器、矿用声光报警器、矿用无线基站、矿用直流稳压电源（带备用电池）等组成。

三、装置能实现功能

1.无线联网闭锁功能

        每个候车座位上方安装一个无线发射器，发射器平时都为休眠状态，30秒醒来一次发射心跳包，以让主机知道每个发射器通信状态。每个发射器设置急停和报警解除两个按键，如果有任一个发射器报警按键按下，可以唤醒发射器。当按下急停按钮，发射器会发射一个报警无线包给附近基站，基站再通过CAN总线把信号传输给声光报警器，声光报警器开启闭锁开关实现候车停机并进行语音报警报警，同时LED显示屏显示发射信号发射器的地址信息。发射器电池供电可达1年以上。

2.无线联网解锁功能

        本装置在无线报警闭锁后，如果需要解除报警，乘员可按无线发射器上的报警解除键，发射器会发射一个解除报警信息给无线基站，无线基站再通过CAN总线把信号传输给声光报警器和LED屏， LED显示屏会显示解除报警信息，声光报警器在语音播报发送解除信号的无线发射器号码的同时如果没有其他发射器发送过闭锁信号，就控制连锁开关解锁，实现候车再次运行。如有多个发射器发射了闭锁信息，必须每个发射闭锁信息的发射器都再发送了解锁信息后声光报警器才能解除闭锁报警。

3.LED屏显示及语音播报功能

        在斜巷上下口各安装一台LED显示屏和一台声光报警器，接入CAN总线，接受CAN总线上信息。显示屏显示内容包括：机车速度信息、无线发送闭锁或解锁信号发射器信息、本设备联网信息和使用提示信息等。声光报警器在报警时，会语音播报发送闭锁或解锁发射器的地址信息。

4. 候车运行检测功能

        在猴车转盘上安装速度传感器，车载机可通过速度传感器检测到候车运行、停车信息，并能及时发送到LED显示屏进行显示。

5．实时通信功能

        本系统上位机软件硬件采用CAN总线进行通信，现场CAN总线连接的所有无线基站、报警主机、LED信息屏或报警控制器都是接在此CAN总线上，各自收取自己需要的信息或发送信息，结构简单，大量减少了设备使用量，减少了用户投资。
