产品概述

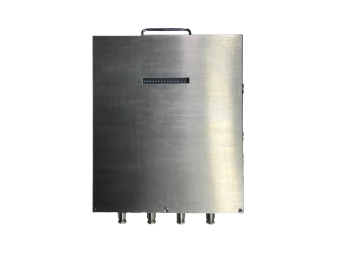

装置由1台矿用司控道岔显示器(以下简称显示器)、1台矿用气动司控道岔装置控制器(以下简称控制器)、1台气动司控道岔装置执行器(以下简称执行器)、1台矿用无线发射器(以下简称发射器)和1台矿用直流稳压电源(以下简称稳压电源)配套组成。实现就地、手动、遥控、远程控制道岔翻转功能。
电气参数
1、供电电源
设备供电电源
a)额定电压:AC 127V/AC220V;
b)交流谐波:不大于10%;
c)交流频率:50Hz,允许偏差±5%。
2、电气性能
2.1 装置无线控制距离:50m;
2.2 装置控制执行时间:≤3s;
2.3 装置最大推力:100kg;
2.4 装置工作行程范围:80mm~135mm;
2.5 装置显示器有效显示距离:50m(黑暗中);
2.6 装置工作气压范围:0.6MPa~0.8MPa。
2.7 传输性能
发射器与显示器之间
a)通信协议:ZigBee;
b)调制方式:O-QPSK;
c)无线信号工作频率范围:2400MHz±50MHz。
2.8 信号制
a)开关量信号:无源接点型开关量信号:输入不大于300Ω时,对应“1”,输入不小于90kΩ时,对应“0”。
b)控制量信号:控制电源输出(同时仅有1路输出):输出电压范围:11.5V~12V,额定输出电流:650mA。
