矿用自动停送电装置

实现功能

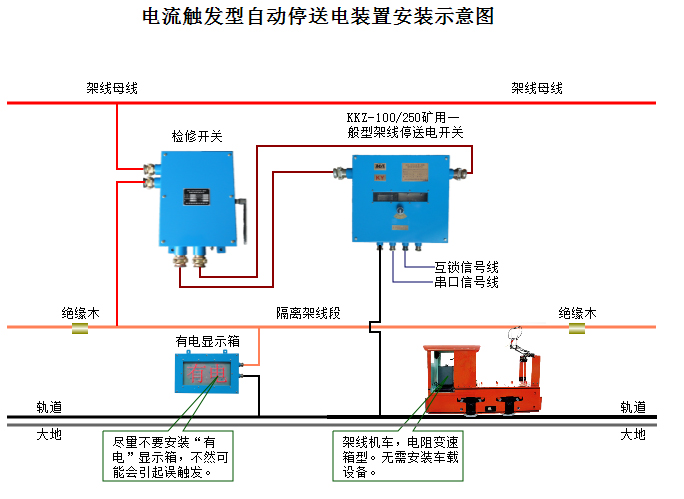

        KKZ-100/250型矿用一般型架线自动停送电装置，主要用在煤矿井下直流架线电机车牵引的运输巷道中，使250V架线直流电能够自动断开和自动合上，使用十分方便可靠。本开关维修方便，并具有声光显示功能，确保运输巷道中工作人员的生命安全，保证安全生产。所需电源来自架线，安装维修方便。

        当开关内主控板接收到电流传感器检测的安全电压上电门限电流时，开关由关断状态转为接通状态，此时开关两侧的红灯闪烁，同时扬声器发出“架线有电，行人注意安全”的报警语音。

        在上电状态，当开关未接收到电流传感器检测的机车运行电流后，如果机车运行电流消失了，开关延时12s左右由接通状态转为关断状态，此时开关两侧的绿灯长亮，同时扬声器发出 “架线断电，行人可以安全通过”的提示语音。

        可以与矿用轨道运输监控系统配合，实现矿用架线自动停送电管理系统功能。

技术参数

1、输入电压：DC250V   （标准值的65%-135%）

2、额定电流：100A

3、最大电流：300A

4、音响输出：≥85dB（A）

5、光信号强度：黑暗环境下光信号20m可见；

6、功能：

a)     接通状态

        当开关接收到载波\编码信号\时，开关应由关断状态转为接通状态，此时开关两侧的红灯闪烁，同时扬声器发出“架线有电，行人注意安全”的报警语音，报警次数可分别设置为：3次、6次、9次和持续报警。

b)     关断状态

        当开关未接收到载波\编码信号\时，开关延时12s左右由接通状态转为关断状态，此时开关两侧的绿灯长亮，同时扬声器发出 “架线断电，行人可以安全通过”的提示语音。
