矿用无线发射器

实现功能

       矿用无线发射器 没有检测到按键信息时，单片机会进入休眠状态；当检测到有数字按键按下，单片机会醒来记录此按键值；如果在5秒内没有检测到再有数字按键动作就会再次进入休眠状态并清除之前的按键值记录；如果5秒内检测到“确认”键动作，就会以之前记录的按键值为依据，计算出合并后的值，然后打包通过无线信号发射出去，然后再次进入休眠状态。

      主要用作矿用司控道岔装置的遥控器实现远距离遥控道岔翻转功能，或者用作车载移动标签配合矿用无线声光报警器实现弯道报警功能。

技术参数

1、供电参数：

a）额定工作电压：DC3.6V；

b) 最大工作电流：≤100mA；

2、电池参数：

a)由1节标称电压3.6V，标称容量为2400mAh的ER14505锂-氩亚硫酰氯柱式电池，串联一个5.1Ω5W的限流电阻供电。

b)电池最大开路电压：≤3.9V；

c)电池最大短路电流：≤550mA。

3、无线信号参数：(仅发射)

a)通信协议：ZigBee；

b)调制方式：O-QPSK；

c)无线信号工作频率范围：2400MHz±50MHz；

d)无线信号发射功率：-45dBm ～ 0dBm（0.000003mW～1mW）；

e)无线发射距离：50m。

4、功能：

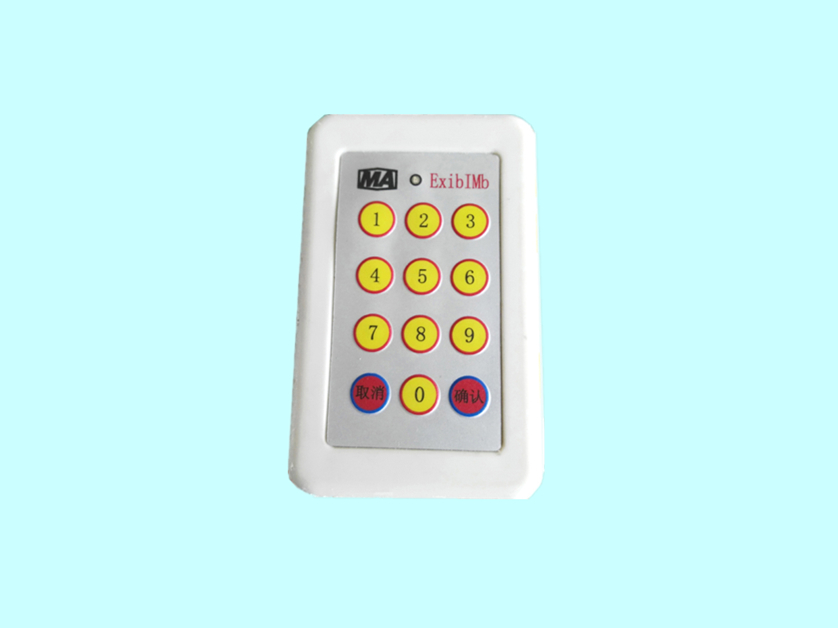

a)发射器具有0～9号数字按键，1个取消按键和1个确认按键；

b)发射器具有通过操作按键来发射无线信号，使被控设备动作的功能。
