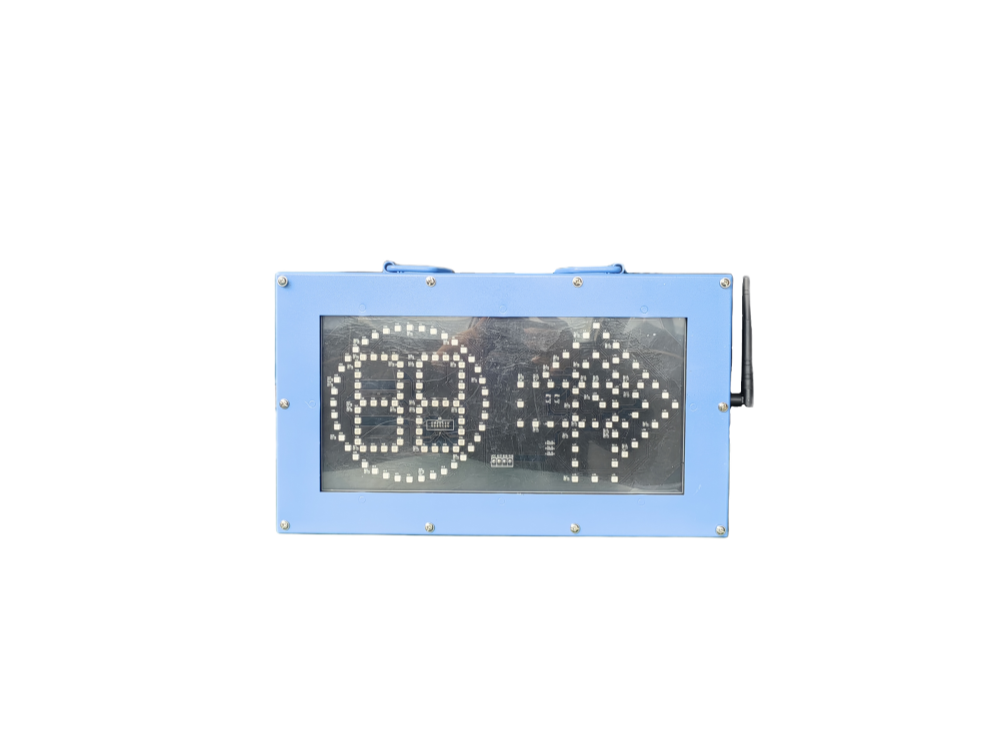

XH12C矿用本安型道岔显示器

实现功能

        矿用司控道岔装置显示器为矿用司控道岔装置里的一部分。显示器主控板根据采集到执行器上位置传感器状态显示道岔到位状态，当主控板无线端口接收到无线发射器发射的翻转命令后，就会通过板上的继电器控制矿用司控道岔装置控制器上气动电磁阀动作来控制执行器改变道岔的位置变化；矿用司控道岔装置显示器通过接口采集到位信号对到位和不到位状态进行显示；显示当前道岔地址。

技术参数

1、供电参数

a）额定工作电压：DC 13V；

b) 最大工作电流：≤1.35A；

2、无线信号参数：

a)通信协议：ZigBee；

b)调制方式：O-QPSK；

c)无线信号工作频率范围：2400MHz±50MHz；

d)无线信号发射功率：-25dBm ～ 0dBm（天线前）；

e)无线信号接收灵敏度：-75dBm；

f)无线发射距离：50m；

g)天线标称增益：6dBi。（天线个数：1个；型号规格：6dBi 2.4G全向天线）

3、2路无源接点型开关量信号输入：输入不大于300Ω时，对应“1”，输入不小于90kΩ时，对应“0”；

4、2路控制电源输出（同时仅有1路输出）：输出电压范围：11.5V～12V，额定输出电流：650mA。
