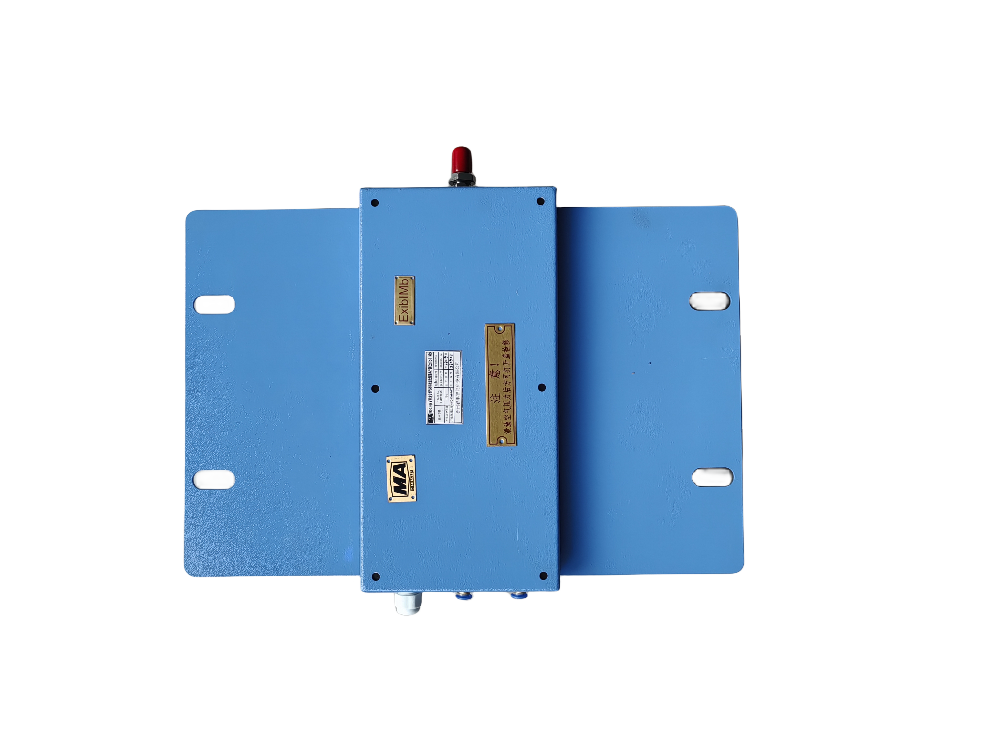

ZKC-Z(Q) 气动司控道岔装置执行器

电气性能

1 基本参数

a) 通径：φ8mm；

b) 适应气压范围：0.5MPa～0.8MPa；

c) 动作行程：0mm～200mm。

d) 推力：70N～200N；

e) 拉力：60N～150N。

2 输出信号（两路不同时输出）：两路无源开关量接点信号输出，导通电阻不大于0.5Ω（100mA负载）；开路电阻不小于90kΩ。

3 功能

a) 执行器可根据气路的切换，使推杆“推出”或“拉进”，从而扳动道岔；

b) 执行器具有识别道岔到位的功能。

4 密封性

执行器气缸在1.1倍最高工作气压下应无泄漏。
